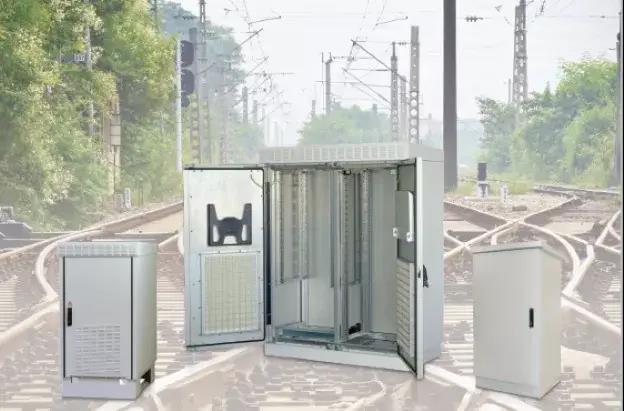

对于铁路系统来说，最重要的是保障人员和设备的绝对安全，机车运行过程中出现的任何一点故障都可能带来灾难性的后果。实践中这种安全和可靠需要轨旁的高精密电子电气设备来实现 (例如无线电列车控制系统, 高速铁路安全测量和评估系统, 乘客信息系统和综合监控系统等)。 这些设备通常安装在车站、道旁、平交道口等处, 需要电子机柜为其提供完善保护, 以免受外部严苛外部环境的侵扰。 盈凡电气模块化 (Modular) 室外机柜正是为此应用而生, 它支持灵活配置和定制,可确保精密电子设备在户外平稳可靠的运行。经过完善测试和认证的加持, 可以全面满足室外轨道交通的应用需求。
让我们以一个实际案例浅析高精密电子设备的保护装置 ( 模块化电子机柜) 的需求:
随着国内轨道交通的加快部署, 电子电气设备及室外机柜的运行环境也日益复杂严峻. 不同于室内, 室外设备会面临酷热、寒冷、飓风, 雨水、灰尘盐雾和人为破坏等诸多侵扰, 再加上行驶速度达300 km/h的高速列车会形成高强度周期性的风压和振动, 室外机柜还必需遵循专门的铁路标准和认证，例如冲击、振动和EMC保护. 这些标准包括:
标准和认证
IEC 61969-3和 EN 50125-3的环境条件保护测试
EN 50125-3的抗冲击和抗振性测试（距离轨道 1-3 M）
EN 60529测试，防护等级达到 IP55
IEC 61587-2和 IEC 61969-3测试，抗震性可达 BELLCORE ZONE 4
EN 50125-3的抗风性测试 (180 KM/H)
EN 1627和EN 1630测试， 防破坏测试
EN 50121电磁兼容性测试
IEC 61969-2 尺寸规范
IEC 60068-2-75、IEC 62262和IK 10 的碰撞/锤击测试
不同于室内专用设备机房, 户外设备通常无专人值守, 因此要求机柜平台提供高等级的安全防护和防侵入设置. 这些设置包括：

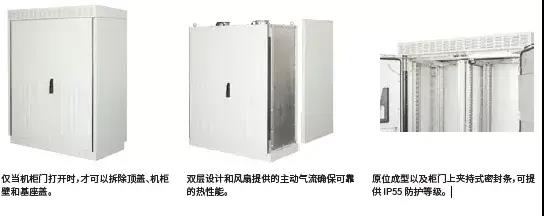

铝制框架和双层设计可提供一致完整的结构
防止故意破坏的把手和螺钉只能从内部接触
加固设计包括铝型材铰链和集成角块
户外环境复杂多变, 部分情景安装空间有限, 内部需要部署的设备又较室内环境更多, 因此要求机柜平台支持灵活配置和改型. 这些定制选项需要包括：
该设计允许从各个侧面接触机柜
支持宽度范围为 700-2000 mm，高度范围为 1000-2100 mm，深度范围为 500-1200 mm，增量为 50 mm
配件种类丰富，支持19” 机柜配件, 传感器及环境监控模
随着轨旁设备部署数量的增加以及技术的更新换代, 相应的设备功耗也随之上升. 如何在恶劣外界环境中保障电子设备的安全稳定，机柜平台的散热冷却指标将是首要考虑的因素, 这些指标以及有关的措施包括:
被动冷却（通过双层设计优化热性能）：
环境传热系数符合 IEN 61969-3 类别 1，无阳光照射：20W/K 到 24W/K
主动冷却：（通过带两个 24 V 通风机和温控器的通风套件优化散热性能）：160 W/K，风流量 540 m³/h
提供 PWM控制风扇、和温控器或者空调选项实现最佳冷却性能
系统集成是简化户外设备现场安装调试的重要措施, 可有效压缩人工成本, 安装调试开支并降低设备在现场集成的出错概率. 因此需要设备供应商在工厂以机柜平台为基础集成尽可能多的设备及辅件, 这些工作包括：
集成电池、整流器、AC 面板, 汇流排, 传感器, 空调, 加热器，环境监控模块等至机柜平台
支持散热仿真, 集成后的系统测试，可确保整套机柜平台在出厂前即满足特定应用要求，极大简化现场安装调试的工作流程和难度
盈凡电气模块化 (Modular) 室外机柜可以满足以上提到的所有应用需求及指标. 随着国产化平台的落地，可以为客户提供富有竞争力的价格/交付时间/定制化服务/售后保障. 再此之外, 盈凡电气另有2款国产化 户外机柜系列 ( COMLINE 以及 UNIBODY) 满足更大范围内的应用需求 ( 例如单层/双层的产品选项，落地/抱杆/挂墙的产品选项… …
